產品規格
| 解像度 | VGA | VGA | VGA | XGA | 1.3M | SXGA | SXGA | UXGA | UXGA | 5M | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 型號 | 黑白 | STC-SB33POE | STC-SB33POEHS | STC-SB32POEHS | STC-SB83POE | STC-SB133POEHS | STC-SB152POE | STC-SB152POEHS | STC-SB202POE | STC-SB202POEHS | STC-SB500POE |
| 彩色 | STC-SC33POE | STC-SC33POEHS | STC-SC32POEHS | STC-SC83POE | STC-SC133POEHS | STC-SC152POE | STC-SC152POEHS | STC-SC202POE | STC-SC202POEHS | STC-SC500POE | |
| 帧速 | 90fps | 122fps | 122fps | 36fps | 40fps | 19fps | 34fps | 15fps | 30fps | 15fps | |
| 解像度（Pixel） | 648 x 494 | 648 x 494 | 648 x 494 | 1024 x 768 | 1280 x 966 | 1360 x 1040 | 1360 x 1040 | 1624 x 1236 | 1624 x 1236 | 2448 x 2058 | |
| 芯片尺寸 | 1/3型 | 1/3型 | 1/2型 | 1/3型 | 1/3型 | 1/2型 | 1/2型 | 1/1.8型 | 1/1.8型 | 2/3型 | |
| 像素尺寸 (V x H, μm） |
7.4 x 7.4 | 7.4 x 7.4 | 9.9 x 9.9 | 4.65 x 4.65 | 3.75 x 3.75 | 4.65 x 4.65 | 4.65 x 4.65 | 4.4 x 4.4 | 4.4 x 4.4 | 3.45 x 3.45 | |
| 成像面積 (V x H x D, mm） |
3.6 x 4.8 x 6 | 3.6 x 4.8 x 6 | 4.8 x 6.4 x 8 | 3.6 x 4.8 x 6 | 3.6 x 4.8 x 6 | 4.8 x 6.4 x 8 | 4.8 x 6.4 x 8 | 5.4 x 7.1 x 8.9 | 5.4 x 7.1 x 8.9 | 7.1 x 8.4 x 11 | |
| 芯片 | 黑白 | ICX424AL | ICX424AL | ICX414AL | ICX204AL | ICX445AL | ICX205AL | ICX267AL | ICX274AL | ICX274AL | ICX625AL |
| 彩色 | ICX424AQ | ICX424AQ | ICX414AQ | ICX204AK | ICX445AQ | ICX205AK | ICX267AK | ICX274AQ | ICX274AQ | ICX625AQ | |
| 镜頭接口 | C接口 | C接口 | C接口 | C接口 | C接口 | C接口 | C接口 | C接口 | C接口 | C接口 | |
外部連接器規格
| 外部連接器 | 乙太網：RJ45 電源I/O:HR10A-7R-6PB(HIROSE) |
|---|
- 連接器：HR10A-7R-6PB (HIROSE电机) 相當品
- 此連接器供電源輸入及信號輸入輸出。
- 線纜側請使用HR10A-7P-6S (HIROSE電機) 相當品。
針定義
| 針编號 | 信號名 | 輸入輸出 | 信號電壓 |
|---|---|---|---|
| 1 | GND | IN | 0V |
| 2 | 输出1 | OUT | Open Collector |
| 3 | 输出2 | OUT | Open Collector |
| 4 | TRG输入- (Opt. Isolated-) |
IN |
Low:+1.0V以下 |
| 5 | TRG输入+ (Opt. Isolated+) |
IN | |
| 6 | POWER IN | IN | +10.8 to +26.4 Vdc |
- 輸出1及輸出2可通過通讯（裝置代碼00H,命令：F0H,F1H)選擇信號。

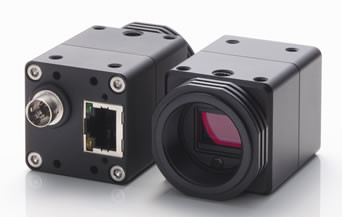

外觀圖
