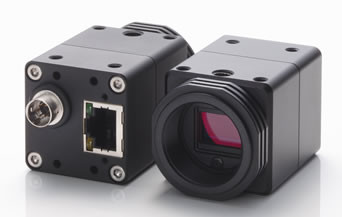

GigE Vision CMOS型 S系列
使用高畫素，高幀率的CMOS芯片；對應PoE(Power Over Ethermet)的GigE相機。
特徵:
使用SONY制CMOS「Pregius」的相機，高解像度捲簾快門相機也有量產。小型，剛健，容易安裝的筐體設計。
產品規格
| 解像度 | 0.4M | 1.3M | 1.6M | 2M | 2.3M | 3.2M | 4M | 5M | 5M | 8.3M | 10M | 12M | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型號 | 黑白 | STC-SBS43POE | STC-SBE132POE | STC-SBS163POE | STC-CMB2MPOE | STC-SBS231POE | STC-SBS312POE | STC-CMB4MPOE | STC-SBS500POE | STC-SBA503POE | STC-SBA1002POE | STC-SBS1242POE | |
| 彩色 | STC-SCS43POE | STC-SCE132POE | STC-SCS163POE | STC-CMC2MPOE | STC-SCS231POE | STC-SCS312POE | STC-CMC4MPOE | STC-SCS500POE | STC-SCA503POE | STC-SCS853POE | STC-SCS1242POE | ||
| 黑白近红外線 | STC-CMB2MPOE-IR | STC-CMB4MPOE-IR | |||||||||||
| 帧速 | 265fps | 61fps | 69fps | 50fps | 41.6fps | 33.4fps | 25fps | 21fps | 14fps | 12.7fps | 10.4fps | 8.8fps | |
| 解像度（Pixel） | 728 x 544 | 1280 x 1024 | 1456 x 1088 | 2048 x 1088 | 1920 x 1200 | 2048 x 1536 | 2048 x 2048 | 2448 x 2048 | 2592 x 1944 | 3840 x 2160 | 3856 x 2764 | 4000 x 3000 | |
| 芯片尺寸 | 1/2.9型 | 1/1.8型 | 1/2.9型 | 2/3型 | 1/1.2型 | 1/1.8型 | 1型 | 2/3型 | 1/2.5型 | 1/2.5型 | 1/2.3型 | 1/1.7型 | |
| 像素尺寸 (H×V,μm) | 6.9 x 6.9μm | 5.3×5.3μm | 3.45 x 3.45μm | 5.5 x 5.5μm | 5.86 x 5.86μm | 3.45 x 3.45μm | 5.5 x 5.5μm | 3.45 x 3.45μm | 2.2 x 2.2μm | 1.62 x 1.62μm | 1.67 x 1.67μm | 1.85 x 1.85μm | |
| 成像面積(H×V×D, mm) | 5.02 x 3.75 | 6.8 x 5.4 x 8.7 | 5.02 x 3.05 | 11.264 x 5.984 x 12.755 | 11.25 x 7.03 x 13.4 | 7.06 x 5.29 | 11.264 x 11.264 x 15.930 | 8.44 x 7.06 | 5.7 x 4.28 x 7.13 | 6.22 x 3.49 | 6.43 x 4.61 | 7.40 x 5.55 | |
| 芯片 | 黑白 | IMX287 | EV76C560ACT-EQV | IMX273 | CMV2000 | IMX249 | IMX265LLR-C | CMV4000 | IMX264LLR-C | MT9P031 | MT9J003 | IMX226 | |
| 彩色 | IMX287 | EV76C560ABT-EQV | IMX273 | CMV2000 | IMX249 | IMX265LQR-C | CMV4000 | IMX264LQR-C | MT9P031 | IMX274 | IMX226 | ||
| 镜頭接口 | C接口 | C接口 | C接口 | C接口 | C接口 | C接口 | C接口 | C接口 | C接口 | C接口 | C接口 | C接口 | |
| General Specifications | Global Shutter | Global Shutter | Global Shutter | Global Shutter | Global Shutter | Global Shutter | Global Shutter | Global Shutter | Rolling Shutter | Rolling Shutter | Rolling Shutter | Rolling Shutter | |
外部連接器規格
| 外部連接器 | 乙太網：RJ45 電源I/O:HR10A-7R-6PB(HIROSE) |
|---|
- 連接器：HR10A-7R-6PB (HIROSE電機) 相當品
- 此連接器供電源輸入及信號輸入輸出。
- 線纜側請使用HR10A-7P-6S (HIROSE電機) 相當品。
針定義
| 針编號 | 信號名 | 輸入輸出 | 信號電壓 |
|---|---|---|---|
| 1 | GND | IN | 0V |
| 2 | 輸出1 | OUT | Open Collector |
| 3 | 輸出2 | OUT | Open Collector |
| 4 | TRG輸入- (Opt. Isolated-) |
IN |
Low:+1.0V以下 |
| 5 | TRG輸入+ (Opt. Isolated+) |
IN | |
| 6 | POWER IN | IN | +10.8 to +26.4 Vdc |
外观图
