產品系列
| 解像度 | 2K | 4K | 4K | 8K | 2K | 4K | 2K | 4K | |
|---|---|---|---|---|---|---|---|---|---|
| 型號 | 黑白 | FS-B2KU7GES-∗ | FS-B4KU7GES-∗ | FS-B4KU35GES-∗ | FS-B8KU35GES-∗ | FS-B2KU7DGES-∗ | FS-B4KU7DGES-∗ | ||
| 彩色 | FS-C2KU7DGES-∗ | FS-C4KU7DGES-∗ | |||||||
| 解像度（Pixel） | 2048 x 1 | 4096 x 1 | 4096 x 1 | 8192 x 1 | 8192 x 1 | 4096 x 2 | 2048 x 2 | 4096 x 2 | |
| 帧速 | 51kHz | 26kHz | 26kHz | 13kHz | 51kHz | 13kHz | 26kHz | 13kHz | |
| 像素尺寸 | 7µm | 7µm | 3.5µm | 3.5µm | 7µm | 7µm | 7µm | 7µm | |
| 芯片分類 | Single | Single | Single | Single | Dual | Dual | Dual | Dual | |
| 芯片 | 黑白 | DR-2K-7 | DR-4K-7 | DR-4K-3.5 | DR-8K-3.5 | DR-2X2K-7-inver | DR-2X4K-7-inver | ||
| 彩色 | DR-2X2K-7-inver-RGB | DR-2X4K-7-inver-RGB | |||||||
| 镜頭接口 | C,F,M42 | F,M42 | C,F,M42 | F,M42 | C,F,M42 | F,M42 | C,F,M42 | F,M42 | |
| 備考 | MDR×2 | MDR×2 | MDR×2 | MDR×2 | MDR×2 | MDR×2 | MDR×2 | MDR×2 | |
* 購買時，請選擇鏡頭座请，並在型號末尾輸入C/F/M42中的一個。
外部連接器規格
| 外部連接器 | 乙太網：RJ45 電源I/O:HR10A-7R-6PB(HIROSE) |
|---|
電源連接器
- 連接器：HR10A-7R-6PB (HIROSE電機) 相當品
- 此連接器供電源輸入及信號輸入輸出。
- 線纜側請使用HR10A-7P-6S (HIROSE電機) 相當品。
| 針编号 | 信號名 | 輸入輸出 | 信號電壓 |
|---|---|---|---|
| 1 | POWER IN | IN | +12 to +24 Vdc |
| 2 | POWER IN | IN | +12 to +24 Vdc |
| 3 | POWER IN | IN | +12 to +24 Vdc |
| 4 | GND | IN | 0V |
| 5 | GND | IN | 0V |
| 6 | GND | IN | 0V |
信號連接器
- 連接器：HR10A-10R-12PB (HIROSE電機) 相當品
- 此連接器供信號輸入及信號輸入輸出。
- 線纜側請使用HR10A-10P-12S (HIROSE電機) 相當品。
| 針编号 | 信號名 | 輸入輸出 | 信號電壓 |
|---|---|---|---|
| 1 | INPUT 1- | IN | RS-422 |
| 2 | INPUT 1+ | IN | RS-422 |
| 3 | INPUT 3- | IN | RS-422 |
| 4 | INPUT 3+ | IN | RS-422 |
| 5 | GND | IN | 0V |
| 6 | OUTPUT 1- | OUT | RS-422 |
| 7 | OUTPUT 1+ | OUT | RS-422 |
| 8 | INPUT 2- | IN | RS-422 |
| 9 | INPUT 2+ | IN | RS-422 |
| 10 | POWER IN | IN | +12 to +24 Vdc |
| 11 | OUTPUT 2- | OUT | RS-422 |
| 12 | OUTPUT 2+ | OUT | RS-422 |

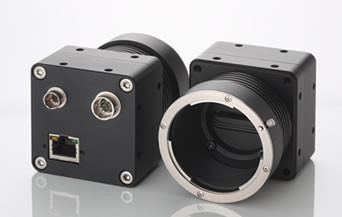

外觀圖
F Mount Model
M42 Mount Model
