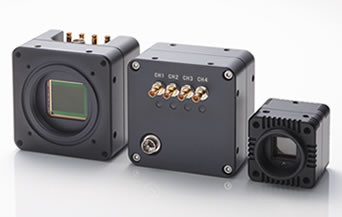

產品列表
| 解像度 | 4M | 12M | ||||
|---|---|---|---|---|---|---|
| 型號 | 黑白 | STC-CMB401CXP | STC-CMB120ACXP | STC-CMB120ACXP-T | STC-CMB120ACXP-F | STC-CMB120ACXP-T-F |
| 彩色 | STC-CMC401CXP | STC-CMC120ACXP | STC-CMC120ACXP-T | STC-CMC120ACXP-F | STC-CMC120ACXP-T-F | |
| 帧速 | 142.5fps（1线） | 186.9fps（4线） | 186.9fps（4线） | 186.9fps（4线） | 186.9fps（4线） | |
| 解像度（Pixel） | 2048×2048 | 4096×3072 | 4096×3072 | 4096×3072 | 4096×3072 | |
| 芯片尺寸 | 1型 | 1.76型 | 1.76型 | 1.76型 | 1.76型 | |
| 像素尺寸（V × H、μm） | 5.5×5.5μm | 5.5×5.5μm | 5.5×5.5μm | 5.5×5.5μm | 5.5×5.5μm | |
| 成像面積（V × H × D、mm） | 11.26×11.26×15.93 | 16.9×22.5×28.2 | 16.9×22.5×28.2 | 16.9×22.5×28.2 | 16.9×22.5×28.2 | |
| 芯片 | 黑白 | CMV4000 | CMV12000 | CMV12000 | CMV12000 | CMV12000 |
| 彩色 | CMV4000 | CMV12000 | CMV12000 | CMV12000 | CMV12000 | |
| 镜頭接口 | C接口 | M42 | M42 | F接口 | F接口 | |
| DIN連接器 | 直型 | 直型 | 直角型 | 直型 | 直角型 | |
- HR10A-7R-6PB（ヒロセ電機）相當品
- トリガ信号出力の為のコネクタとなります。
- カメラの設定によって、トリガ信号入力が行えます。
- ケーブル側は HR10A-7P-6S（ヒロセ電機）相当品を使用下さい。
針定義
| Pin No. | Signal Name | I/O |
|---|---|---|
| 1 | IO_GND | - |
| 2 | GPIO2 | IN/OUT |
| 3 | GPIO1 | IN/OUT |
| 4 | GPIO0 | IN/OUT |
| 5 | N.C. | - |
| 6 | N.C. | - |
*GPIO0,GPIO1,GPIO2に印加可能な最大定格電圧は24Vとなります。
*N.C.端子は電気的にOPENとして使用してください。
外觀圖
STC-CMB/CMC401CXP
STC-CMB/CMC120ACXP
STC-CMB/CMC120ACXP-T
